SMGA

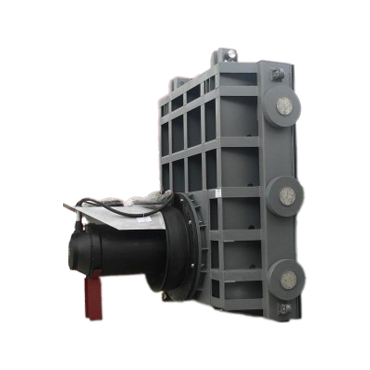

게이트펌프
제품의 용도
· 기존 배수펌프장의 배수능력 향상
· 수문 일체형 펌프로 활용
구조 및 특징
· 수문 일체형 펌프로 별도의 설치 공간 불필요
· 프로펠러 임펠러 적용, 고효율 실현
· 저수위 운전을 위한 캐비테이션 방지장치 부착
· 특허등록된 부하변동형 프로펠러 임펠러 채용으로 기동전력 최소화, 설비비 절감
· 프로펠러 임펠러 적용, 고효율 실현
· 저수위 운전을 위한 캐비테이션 방지장치 부착
· 특허등록된 부하변동형 프로펠러 임펠러 채용으로 기동전력 최소화, 설비비 절감
모터 사양
· 건식 수중유도전동기(IP68)
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위:30~375kW
· Service Factor : 1.15
· 권선온도, 씰 누수감지, 베어링온도센서 등 내장
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위:30~375kW
· Service Factor : 1.15
· 권선온도, 씰 누수감지, 베어링온도센서 등 내장
표준 사양
| 구경 (mm) |
유량 (m³/min) |
양정 (m) |
동력 (kw) |
극수 (Pole) |
|---|---|---|---|---|
| 400 | 20 | 3 | 22 | 8 |
| 500 | 30 | 3 | 30 | 10 |
| 600 | 50 | 3 | 45 | 12 |
| 700 | 65 | 3 | 55 | 14 |
| 800 | 90 | 3.5 | 75 | 16 |
| 900 | 100 | 3.5 | 110 | 20 |
| 1000 | 125 | 3.5 | 110 | 20 |
| 1100 | 140 | 3.5 | 132 | 22 |
| 1200 | 160 | 4 | 150 | 24 |
| 1350 | 220 | 3.5 | 190 | 28 |
