SMSE

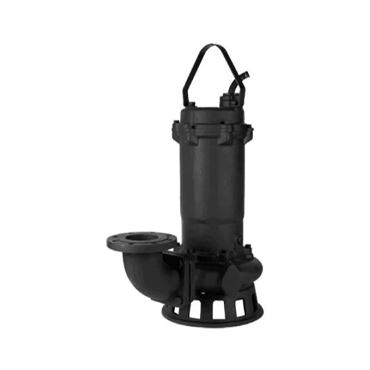

오배수펌프
제품의 용도
· 하수처리장의 하수 이송용
· 각종 빌딩의 오수 배수용
· 자동차 세차설비용 순환펌프
· 지하철 등 지하공간의 오수 배수용
· 산업 현장의 오폐수 배수용
구조 및 특징
· 2극 전동기 채용으로 상대적 고양정 실현
· 간결한 구조, 취급이 용이
· Semi open impeller 채택, 부하적응력 우수
· 이물질 막힘을 최소화한 임펠러 구조
· 수위계에 의한 자동운전 가능
· 특허등록된 자동탈착장치 사용, 누수 제로()) 실현, 설치 인양 용이
· 전동기 보호장치 기본 내장으로 고장 요인 최소화
· 간결한 구조, 취급이 용이
· Semi open impeller 채택, 부하적응력 우수
· 이물질 막힘을 최소화한 임펠러 구조
· 수위계에 의한 자동운전 가능
· 특허등록된 자동탈착장치 사용, 누수 제로()) 실현, 설치 인양 용이
· 전동기 보호장치 기본 내장으로 고장 요인 최소화
모터 사양
· 건식 수중유도전동기(IP68)
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위: 1.5~30kW
· Service Factor : 1.10
· 권선온도감지센서 기본 부착
· F종 절연(B종 온도 상승), H종 (옵션)
· 출력범위: 1.5~30kW
· Service Factor : 1.10
· 권선온도감지센서 기본 부착
표준 사양
| 구경 (mm) |
형식 Model |
출력 Output |
양정 Head(m) |
양수량 Q(m³/min) |
회전수 R.P.M |
중량 Kg |
외형치수 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | |||||||
| 50 | 50SWO0.75 T | 0.75 | 10 | 0.16 | 3600 | 30 | 370 | 230 | 180 | 200 | 150 | 405 |
| 50SWO1.5 T | 1.5 | 15 | 0.25 | 33 | 370 | 265 | 180 | 200 | 170 | 405 | ||
| 80 | 80SWO2.2 T | 2.2 | 20 | 0.3 | 51 | 470 | 265 | 245 | 215 | 170 | 445 | |
| 80SWO3.7 T | 3.7 | 20 | 0.5 | 56 | 470 | 276 | 245 | 228 | 180 | 465 | ||
| 80SNWO5.5 T | 5.5 | 25 | 0.6 | 75 | 470 | 276 | 245 | 228 | 180 | 575 | ||
| 100 | 100SWO7.5 T | 7.5 | 30 | 0.8 | 124 | 750 | 347 | 330 | 300 | 230 | 830 | |
| 100SWO11 T | 11 | 35 | 1.0 | 140 | 750 | 347 | 330 | 300 | 230 | 895 | ||
| 100SWO15 T | 15 | 40 | 1.2 | 146 | 750 | 437 | 330 | 300 | 230 | 895 | ||
| 150 | 150SWO19 T | 19 | 30 | 2.0 | 400 | 1120 | 432 | 602 | 650 | 475 | 1340 | |
| 150SWO22 T | 22 | 35 | 2.2 | 430 | 1120 | 435 | 602 | 650 | 475 | 1340 | ||
| 150SWO30 T | 30 | 45 | 2.5 | 460 | 1120 | 435 | 602 | 650 | 475 | 1340 | ||
| 150SWO37 T | 37 | 50 | 2.5 | 480 | 1120 | 435 | 602 | 650 | 475 | 1340 | ||
